華康中醫院消防報警系統如何設計？組成部分有哪些
消防報警系統設計是非常重要的一項工作，在消防報警系統設計時需要考慮到很多問題，從而保證設計的效果，那么到底華康中醫院消防報警系統如何設計?跟隨北京國泰良友一起看下吧。

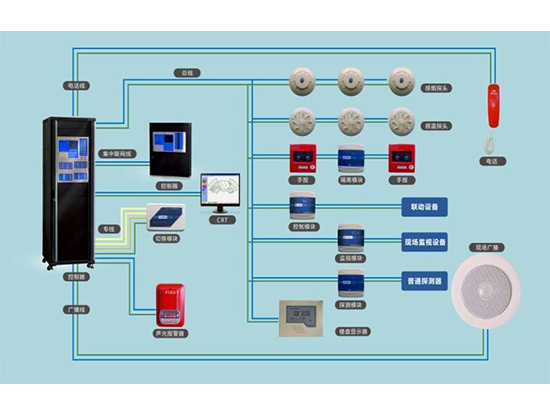

火災自動報警系統組成及工作原理
火災自動報警系統主要由火災探測報警系統與消防聯動控制系統兩大部分組成，實現火災早期探測和報警、向各類消防設備發出控制信號并接收、顯示設備反饋信號，進而實現預定消防功能的一種自動消防設施。
在火災自動報警系統中，用以接收、顯示和傳遞火災報警信號，并能發出控制信號和具有其它輔助功能的控制指示設備?；馂淖詣訄缶刂破骶褪腔馂膱缶b置中基本的一種。其向火災探測器提供高穩定度的直流電源，監視連接各火災探測器的傳輸導線有無故障，接收火災探測器發送的火災報警信號，迅速、正確地進行轉換和處理，并以聲、光等形式指示火災發生的具體部位，進而發送消防設備的啟動控制信號。
消防聯動控制系統
消防聯動控制系統是火災自動報警系統中，接收火災報警控制器發出的火災報警信號，按預設邏輯完成各項消防功能的控制系統。由消防聯動控制器、消防控制室圖形顯示裝置、消防電氣控制裝置(防火卷簾控制器、氣體滅火控制器等)、消防電動裝置、消防聯動模塊、消火栓按鈕、消防應急廣播設備、消防電話等設備和組件組成。
華康中醫院消防報警系統
系統設計
1、系統保護等級確定
每拿到一個設計任務，首先應確定系統的保護等級，進而確定系統報警方式。依據《火災自動報警系統設計規范》GB50116-98，200床以上的病房樓火災自動報警保護系統需按一級保護設置，設置集中報警系統。消防控制室設置在一層，消防信號經連廊進入醫院原有消防控制室。報警主機與城市火災報警信息網連接。
2、報警區域的劃分
一般報警區域應根據防火分區或樓層劃分。一個報警區域宜由一個或同層相鄰幾個防火分區組成。吳淞醫院外科大樓地下一層和地下二層分別有兩個防火分區。首層以上每層為一個防火分區。故本項目按每樓層為一個報警區域設計。
3、火災探測系統設計
自動噴水滅火系統是水專業設置的自動滅火系統。在本項目中該系統接入火災自動報警系統的主要有三種信號：水流指示器、信號閥、濕式報警閥等。水系統中的自動啟動系統是指開放一只噴頭后自動啟動系統，噴頭的開放將驅動水流指示器和濕式報警閥組的壓力開關和水力警鈴，濕式報警閥組的壓力開關直接自動啟動自動噴水滅火系統消防給水泵，當系統無消防給水泵時，壓力開關動作信號應傳至消防控制中心報警，這樣系統完成自動啟動。水力警鈴的作用是就地機械水力自動報警，提醒著火現場的人員盡快疏散離開火場，噴淋系統內是不允許無水的，當這個信號蝶閥關閉時，會傳輸一個信號給消防報警系統，消防報警系統接收到信號(所以叫信號蝶閥)，提示這個樓層的消防噴淋系統是無水狀態，應快速維修。這些信號閥的設置，主要是由水專業確定位置，電氣信號線接入對應位置。
4、火災警報裝置的設置
本項目火災警報裝置采用的是聲光警報器。
(1)警報器的設置：本項目在每個樓層的樓梯口、電梯前
室及走廊上都設有警報器。
(2)安裝方式及接線：每個聲光警報器采用壁掛式安裝，
底邊距地2.4m。報警信號線(BV-2X1.5)通過HJ-1825模塊接入報警器。
5、消防聯動控制系統設計
自動噴水滅火系統的聯動控制設計
該項目水專業采用的是濕式系統。根據濕式系統的特點，電氣控制方式為;
(1)聯鎖控制：不論消防聯動控制器處于自動或手動狀態，
濕式報警閥壓力開關的動作信號都能直接聯鎖啟動消防泵向管網持續供水，
(2)聯動控制：濕式報警閥壓力開關的動作信號同時傳至消防聯動控制器，作為系統的聯動觸發信號。
華康中醫院消防報警系統
(3)手動控制：將噴淋消防泵控制箱(柜)的啟動、停止按鈕用專用線路直接連接至消防控制的手動控制盤上。以便直接啟動供水泵。
(4)將水流指示器、信號閥、壓力開關、噴淋消防泵的啟停信號反饋至消防聯動控制器。
電梯的聯動控制
(1)在消防中心設置電梯監控盤，顯示各電梯運行狀態。
(2)火災發生時，根據火災情況及場所，由消防中心電梯監控盤發出指令，指揮電梯按消防程序運行，對全部或任意一臺電梯進行對講，說明改變運行程序的原因，消防電梯保持運行。
(3)火災指令開關采用鑰匙型開關，由消防中心負責火災時的電梯控制。
通過北京國泰良友的介紹，相信大家對華康中醫院消防報警系統設計和組成也清楚了吧，想要了解更多信息記得關注我們的網站。
